Screen Space
Screen space / 屏幕空间：3D 场景最终投影到屏幕上之后的 2D 坐标空间”，即最终对应到屏幕像素的位置。例如：这棵树显示在屏幕坐标 (640, 360)
在 Shader 里，screen space 常用于：
- 屏幕空间后处理，比如模糊、泛光、描边
- 屏幕空间反射，Screen Space Reflection，SSR
- 屏幕空间环境光遮蔽，SSAO
- 根据像素在屏幕上的位置做效果
- UI、鼠标点击、深度图采样等
实时渲染中如何处理间接光照
常规实时渲染，shader自己不会完整计算光线反弹，会用以下廉价方案：
- 环境光 Ambient light
- finalColor = directLighting + ambientColor * albedo
- 缺点是不真实，因为不会考虑方向、遮挡、颜色反弹。比如红墙旁边的白球理论上会被染红，普通 ambient light 做不到
- 烘焙光照贴图 LightMap
- 最常见的静态间接光方案
- 场景里的静态物体提前在编辑器里计算 GI，然后存到一张或多张贴图里。运行时 shader 只需要根据 UV 去采样
- indirectDiffuse = SAMPLE_TEXTURE2D(lightmap, sampler, lightmapUV).rgb;
- finalColor = directLighting + indirectDiffuse * albedo;
- 缺点是只适合静态物体，动态变化的灯光和物体不太好处理
- 墙角柔和阴影、地面反弹光、室内漫反射，很多都是 lightmap 烘焙出来的间接光
- Light Probe / Irradiance Probe 光照探针
- 场景中放很多 probe，提前记录这些位置的间接光信息。运行时根据角色位置，在附近几个 probe 之间插值
- indirectDiffuse = SampleLightProbe(worldPosition, normal);
- finalColor = directLighting + indirectDiffuse * albedo;
- 所以角色走进红色房间时身上会带一点红色环境光，这通常就是 probe 的贡献
- 场景中放很多 probe，提前记录这些位置的间接光信息。运行时根据角色位置，在附近几个 probe 之间插值
- Reflection Probe / Cubemap
- 对于高光、金属、光滑表面，间接光不只是漫反射，还包括反射
- 比如金属球上反射天空、墙壁、房间，这通常来自 reflection probe 或环境 cubemap
- indirectSpecular = SampleReflectionProbe(reflectDir, roughness);
- finalColor = directLighting + indirectDiffuse + indirectSpecular;
- 粗糙度越高，采样越模糊；越光滑，反射越清晰
- IBL，Image-Based Lighting
- PBR 里常见的环境光照方案是 IBL
- 它通常分间接漫反射 diffuse IBL和间接镜面反射 specular IBL，漫反射部分一般来自 irradiance map。镜面反射部分一般来自 prefiltered environment map 加 BRDF LUT
- indirectDiffuse = irradiance * albedo;
- indirectSpecular = prefilteredEnv * brdfLUT;
- finalColor = directLighting + indirectDiffuse + indirectSpecular;
- SSAO / GTAO，屏幕空间环境遮蔽
- 没有 AO 的时候，ambient/light probe 可能会让角落亮得很假，用来修正间接光，让缝隙、墙角、接触区域变暗
- indirectLighting *= ao;
如果真正在实时渲染中实现Games101中基于物理的间接光照则有以下技术：
- Screen Space GI / SSR
- 屏幕空间方法估算间接光
- SSR：屏幕空间反射，用当前屏幕颜色做反射。
- SSGI：屏幕空间全局光照，用屏幕里的颜色估算一次反弹光
- 它们比光追便宜，但有明显限制：屏幕外的东西无法参与计算
- 屏幕空间方法估算间接光
- 实时 GI / Ray Tracing / DDGI
- 然后现在有腾讯的基于神经网络的全局光照方案，可以降低开销，也是未来的方向（老师说的）
SSAO 概念
- 首先SSAO是在屏幕空间内的 In Screen space
- 在渲染后完成 Done in post-rendering pass
- 不依赖场景复杂性 doesn‘t depend on scene complexity
- 对全局光照的近似，物理上不准确 An approximation of globol illumination,not physically accurate
- 我们不知道入射的间接光照incident indirect lighting是什么，那就假设它是常量（对所有着色点、来自所有方向都一样），非常像环境光，假设一个常数，模拟间接光照
与环境光不一样的地方，环境光是整体带一个颜色，AO并不是所有环境光照都会被接收到

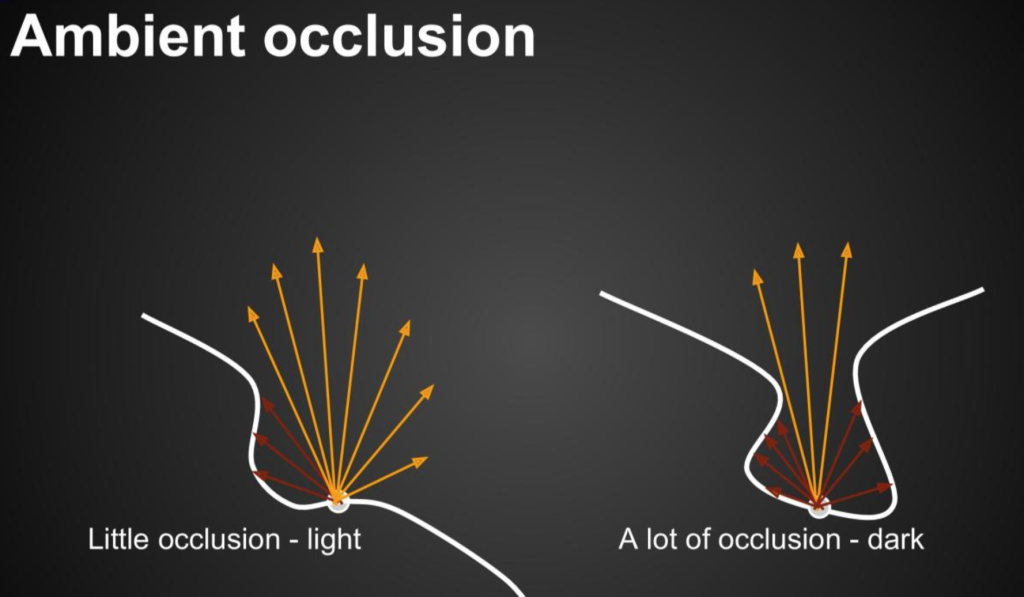

- 给定一个点从四面八方看，没被遮挡的地方就接受的到间接光照，被遮挡的地方就接受不到间接光照
SSAO原理

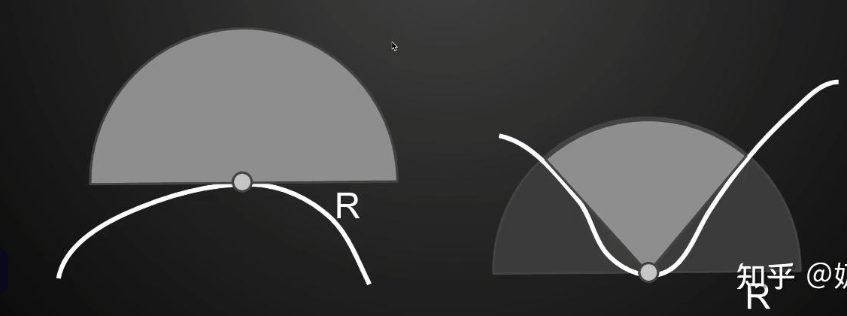

我们在寻找环境遮蔽的时候是不能选择无限距离的射线的，假设我们在一个封闭的房间内，如果选择一个无限距离的射线，那么整个房间都是被遮蔽的。所有我们选择一个半球向量去寻找环境遮蔽
- 法向半球并不是以向量射出去采样的（这样采样范围不够精确），而是在周围撒上一些采样点去和深度图进行对比

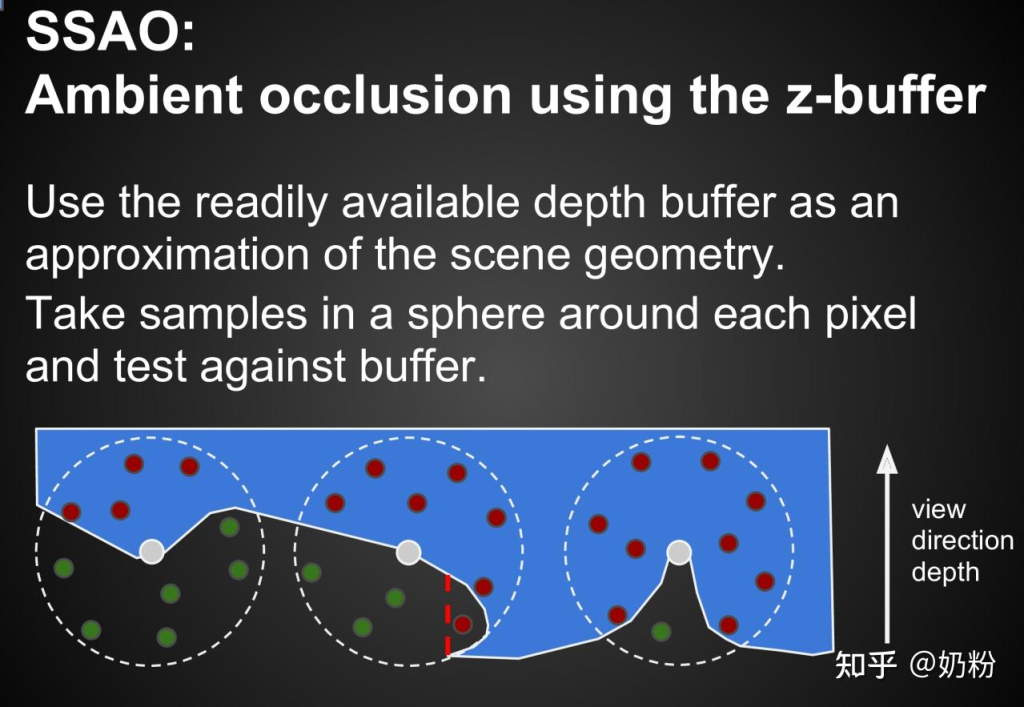

如图：我们让摄像机从下往上看，下面对着摄像机的那条线表示深度，在线上的点形成一个球撒一些点，然后用这个点与深度进行比较，比深度更深就是被挡住（红色），比深度浅就是没被挡住（绿色）
在第二图中出现了错误的结果，下面的红色点没有在物体的内部，在物体深度值外，但是比较后发现它被计算成物体内部了

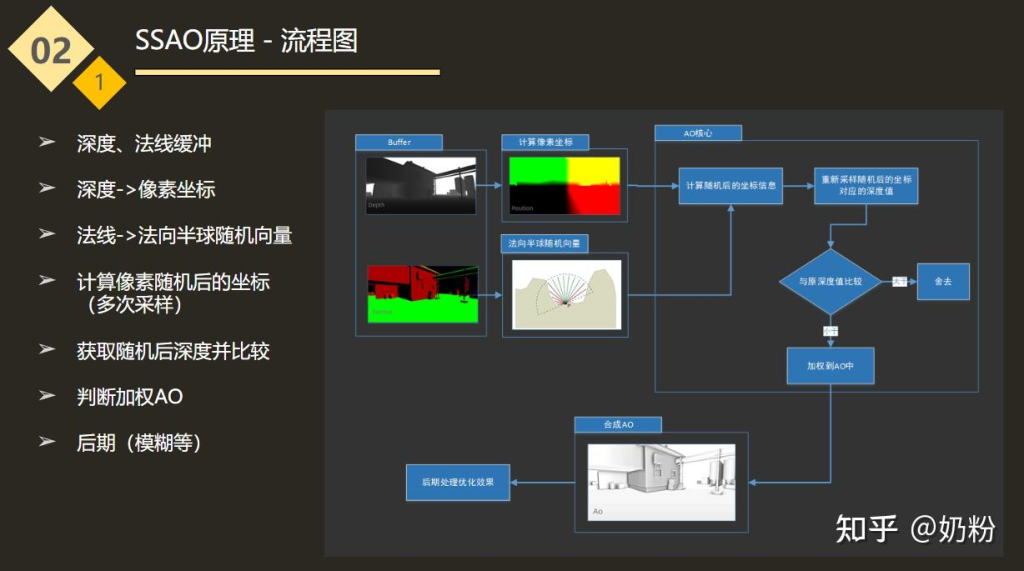

流程：
需要获取环境的深度缓冲和法线缓冲（类似G-Buffer）：
- 1.深度缓冲：深度值会计算在屏幕空间中的坐标值求出每个像素的位置（计算像素坐标位置）。
- 2.法线缓冲：决定采样半球的朝向，SSAO 在这个半球里采样随机向量，比如 16 个、32 个、64 个采样方向
- 我猜这也解释了为什么将Intensity增大后看到的AO效果不是平滑的向缝隙外延展，在最外侧会出现很多噪点
- 3.从法线半球随机给出一个采样点，计算随机后的坐标信息
- 4.计算采样点后获取一个新的深度值
- 5.与深度图的深度值做对比
- 大于时舍去（在深度外）
- 小于时加权到AO（在深度内）
- 6.多次循环生成AO图
- 7.生成的AO图可能不正确，通过后期优化处理

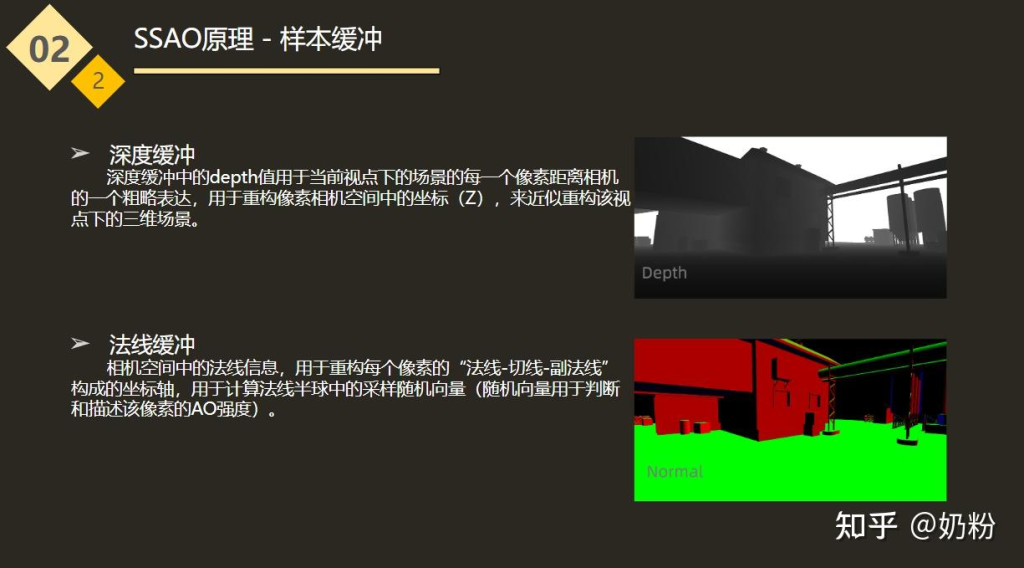

深度缓冲：
深度缓冲中的深度值用于场景里每一个像素与摄像机的距离，我们从深度缓冲中重建像素点的世界空间位置。得到物体与相机的距离
法线缓存：
用相机空间的法线信息，用来构建每一个屏幕像素法线，切线，副法线，用来计算法线半球中的采样随机向量。随机向量用于判断和描述该像素的AO强度。
由于采样时对每个表面法线方向生成采样核心非常困难
- 世界空间：
- 每个像素的法线方向都不同，采样半球方向也不同。
- 切线空间：
- 每个像素都把自己的法线当成 +Z。所以所有像素都可以复用同一套 +Z 半球采样核心
所以将在切线空间内生成采样核心（就是一组随机采样向量），法向量将指向正 z 方向

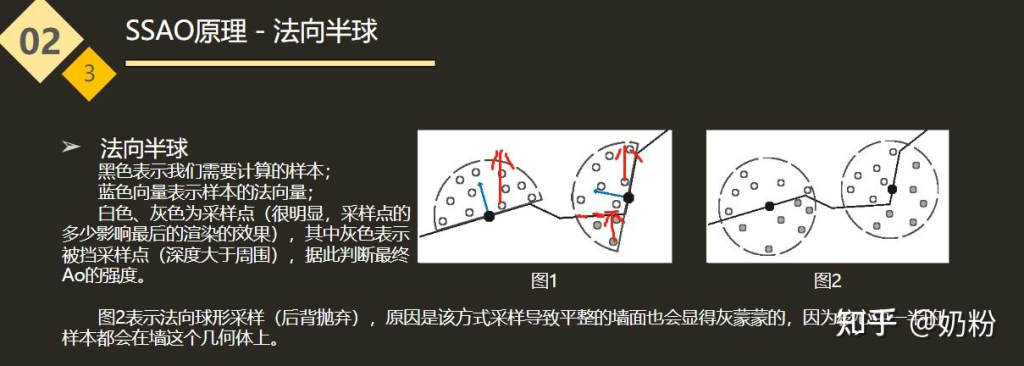

法向半球：
使用法向半球，假设黑色为屏幕像素点，蓝色为像素点的法线向量，我们在半圆中随机选取采样点，灰色是被挡采样点（深度大于周围），通过灰色采样点判断AO的强度。
使用法向半球的目的：
- 1.给出随机采样点
- 2.正确的求出边上随机像素值的坐标
- 3.使用法向球型，会导致错误的效果

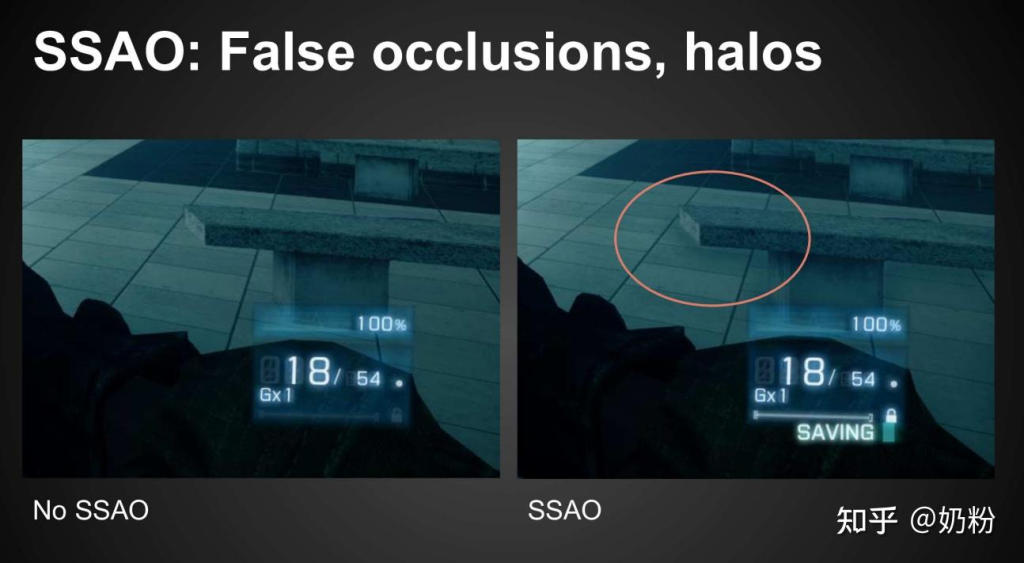

SSAO问题：
凳子与地板没有接触，但是还是产生了AO，这是我们不想看到的效果
算法实现

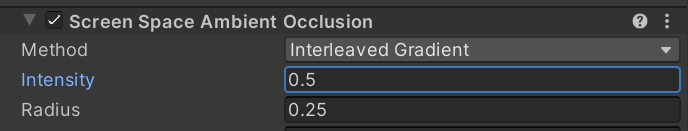

- Unity 自带 SSAO 会生成 AO 纹理，但你的自定义 shader 不会自动使用它；如果你自己写 lighting，就要自己采样
_ScreenSpaceOcclusionTexture，并且你的 shader 还要有 DepthNormals / DepthOnly pass，才能正确参与 SSAO - Unity自带的SSAO，它的
Method不是在选“SSAO / GTAO / HBAO”这种大算法，而是控制 SSAO 使用的 noise 类型；Interleaved Gradient 用 interleaved gradient noise，Blue Noise 用一组 blue-noise texture
开源项目
SSAO / GTAO / HBAO
GameTechDev/XeGTAO：[Jimenez 等，2016] 地面真实环境遮蔽的实现，MIT许可
这个项目的移植工作尝试过但是效果不好
AmplifyCreations/AmplifyOcclusion: Full source-code for Amplify Occlusion plugin for Unity
这个如果将来需要可以尝试
老师我有一个疑问，那rendder feature 里的SSAO和模型本身的AO信息不会冲突嘛
我猜实际项目中SSAO负责场景的AO效果，对于人物等精细模型禁用SSAO，读取AO贴图，不知道是不是这样…
